水內冷發電機直流高壓發生器

一、產品簡介

ZGF-S 水內冷發電機通水直流耐壓試驗裝置設計制造是專為水內冷發電機進行泄漏電流和直流耐壓試驗使用，設計制造的指導思想是以下幾點：
? 由于大型水冷發電機繞組傳導電流很大，在試驗電壓下要20-150mA左右不等。如果沒有足夠容量的直流高壓發生器，無法升壓。
? 目前國內的直流高壓試驗器輸出電流一般都在10mA以內，輸出電流200mA的高壓發生器屬于空白。
? 直流試驗對一般高壓電氣設備而言，能發現其絕緣的貫穿性缺陷，而對電機來說，它能獨特發現它的局部絕緣缺陷（定子線卷端部絕緣）這是其它試驗無法替代的。
? 為能對水內冷發電機組的準確測量泄漏電流，ZZG-S系列水內冷發電機專用泄漏電流測試儀特別設計了各種干擾電流的補償回路試驗時可完全排除雜散電流和匯水管的極化電勢干擾的影響，真正測到試品的電流。
ZGF-S 水內冷發電機通水直流耐壓試驗裝置采用中頻倍壓電路。率先應用最新的PWM脈寬調制技術和大功率IGBT器件。并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使水內冷發電機專用泄漏電流測試儀實現了高品質、便攜式并能承受額定電壓放電而不損壞。

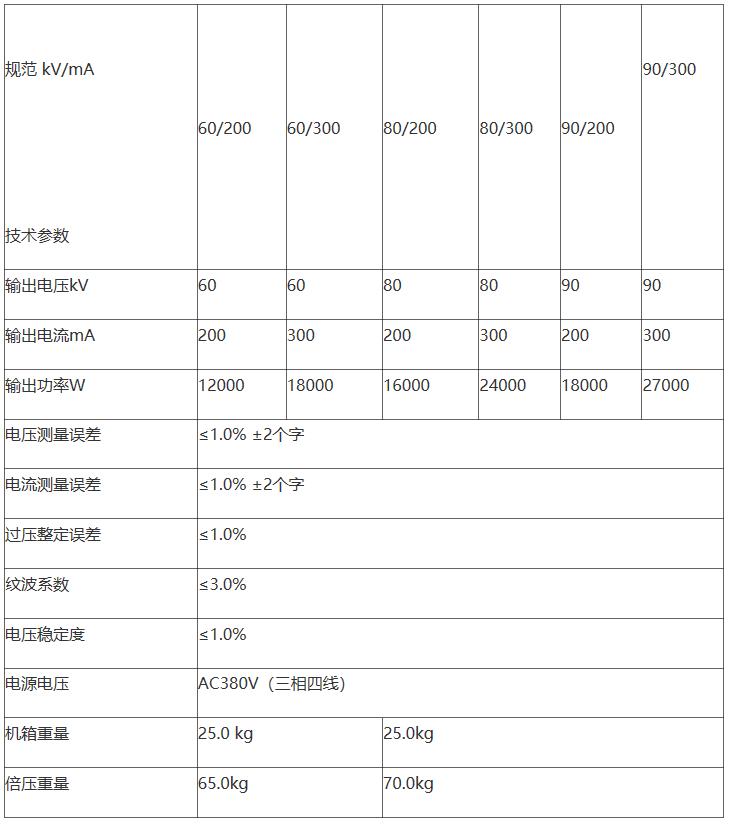

二、技術參數
