油浸式試驗變壓器

一、概述：

YD系列輕型交流高壓試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，YD BJZ系列輕型交直流高壓試驗變壓器是在YD系列試驗變壓器的基礎上按照國家標準《ZBK—41006—89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

二、產品結構：

YD系列輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。

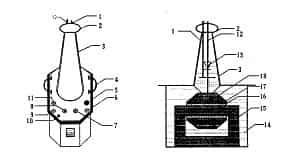

1、短路桿D 2、均壓球 3、高壓套管 4、變壓器提手

5、油閥 6，7、—次壓輸入a、x 8、9、測量端子E、F 10、變壓器接地端

11、高壓尾X 12、高壓輸出A 13、高壓硅堆 14,變壓器油

15、鐵芯 16、一次低壓繞組 17、測量繞組 18、二次高壓繞組

在YD試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。YD系列中無高壓硅堆。

三、工作原理：

YD系列輕型高壓試驗變壓器為單相變壓器，聯結組標號I．I．用工頻220V(10KVA以上為380V)電源接人 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自耦調壓器(50KVA以上調壓器外附)調節至0—200V(或0—400V)電壓輸出至YD試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

四、產品特點：

1、油浸試驗變壓器結構緊湊、穩定耐用、價格低廉。

2、接線簡單直觀，使用方便

3、絕緣可靠性好，外形美觀

五、產品參數

型號參數對應表

型號	容量 (KVA)	高壓電壓（KV）	高壓電流（mA)）	低壓輸入		變比 (高/儀)	溫升℃ (30分鐘)
型號	容量 (KVA)	高壓電壓（KV）	高壓電流（mA)）	電壓(V)	電流(A)	變比 (高/儀)	溫升℃ (30分鐘)
1.5/50	1.5	50	30	200	7.5	500	10
3/50	3	50	60	200	15	500	10
5/50	5	50	100	200	25	500	10
10/50	10	50	200	200	50	500	10
20/50	20	50	400	400	50	500	10
30/50	30	50	600	400	75	500	10
50/50	50	50	1000	400	125	500	10
5/100	5	100	50	200	25	1000	10
10/100	10	100	100	200	50	1000	10
20/100	20	100	200	400	50	1000	10
300/200	300	200	1500	400	750	2000	10
50/300	50	300	170	400	125	3000	10
注：可根據用戶需求個性化定制。
