變頻互感器測試儀

一、裝置特點與參數

變頻式互感器測試儀是在本公司開發的、廣受贊譽并大量應用的伏安變比極性綜合測試儀的基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。

1.1 主要技術特點

★ 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

★ 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。

★ 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

★ 基于先進的低頻法測試原理，能應對拐點高達30kV的CT測試。

★ 界面友好美觀，全中文圖形界面。

★ 裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成報告。

★ 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

★ 易于攜帶，裝置重量<8kg。

1.2 裝置面板說明

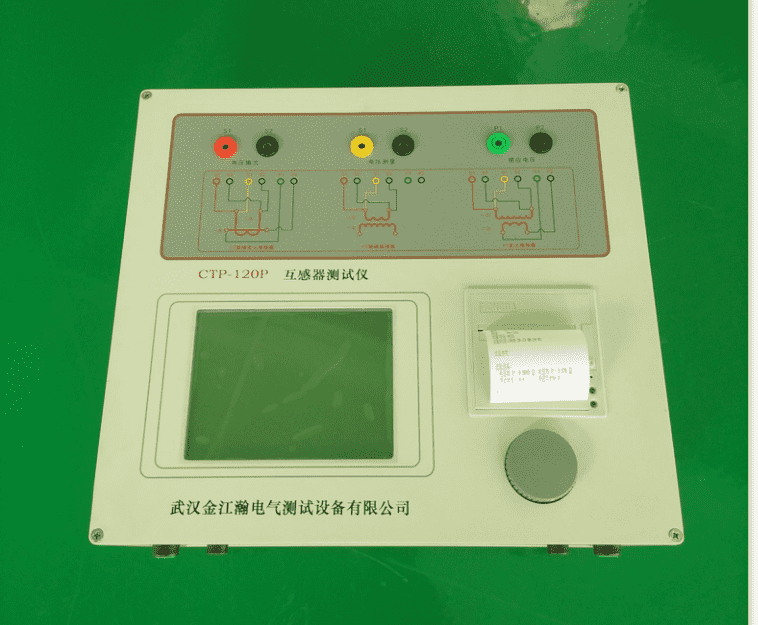

裝置面板結構如下圖：

·紅黑S1、S2端子：試驗電源輸出

·黃黑S1、S2端子：輸出電壓回測

·綠黑P1、P2端子：感應電壓測量端子

·液晶顯示屏：中文顯示界面

注：圖1為互感器測試儀面板圖，采用旋轉鼠標操作，儀器自帶打印機

1.3 主要技術參數

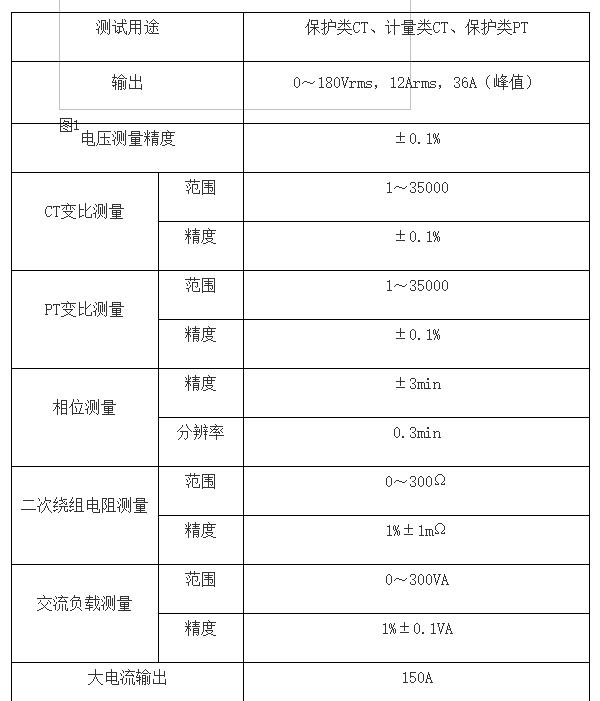

1.3.1互感器測試儀技術參數

注：互感器測試儀可外接選配件升流器輸出******150A電流進行升流試驗，

以滿足客戶需要通流試驗的要求。
