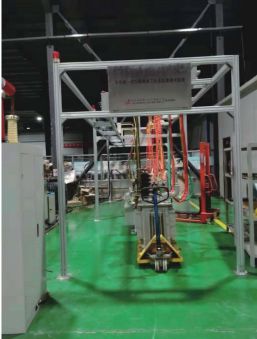

變壓器綜合試驗站

1.1設計要求

本試驗站的試驗?zāi)芰槊刻?0-50臺，是國內性價比高的控制系統。
本站本次試驗?zāi)芰τ布x型要求：配變按20000KVA及以下。包括干變和油變的試驗。

3.系統保護采用軟件及硬件以及系統互鎖等多重保護，大大提高了對試驗人員、被試產品的安全性。

1.2試驗設備須滿足的試驗項目的要求

例行試驗

變壓器空載電流百分比及空載損耗試驗；
變壓器直流電阻試驗；
變壓器變比組別試驗；
變壓器短路阻抗百分比及負載損耗試驗；
變壓器工頻耐壓試驗；（可選擇10KVA/50KV,30KVA/50KV,50KVA/100KV,100KVA/100KV,300KVA/300KV）
變壓器感應耐壓試驗（只做控制部分，滿足1600及以下變壓器的感應試驗）
變壓器局放試驗

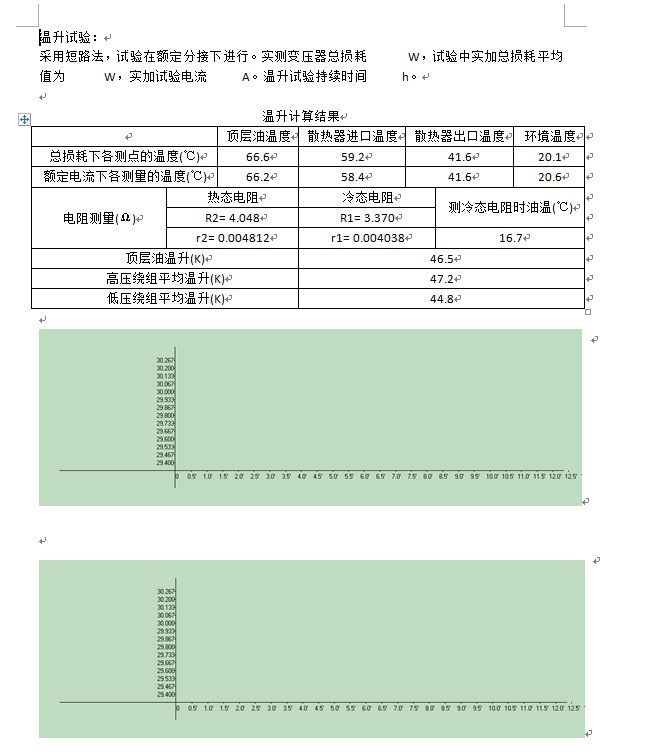

溫升試驗
油耐壓試驗
油介質損耗試驗

2.4標準及要求

我公司提供的變壓器綜合測試臺的技術條件，均符合國家和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。

GB1094.1-2013 電力變壓器第1部分總則

GB1094.2-2013 電力變壓器第2部分溫升

GB1094.3-2017 電力變壓器第3部分絕緣水平,絕緣試驗和外絕緣空氣間隙

GB/T1094.4-2005 電力變壓器第4部分變壓器和電抗器的雷電沖擊和操作沖擊試驗導則

GB1094.10-2013 電力變壓器第10部分變壓器和電抗器的聲級測量

GB1094.11-2013 電力變壓器第11部分干式變壓器

GB/T6451-2015 三相油浸式電力變壓器技術參數和要求

GB311-2012 高壓輸變電設備的絕緣配合

GB/T7354-2003 局部放電測量

JB/T501-2006 電力變壓器試驗導則

主要設備細述：

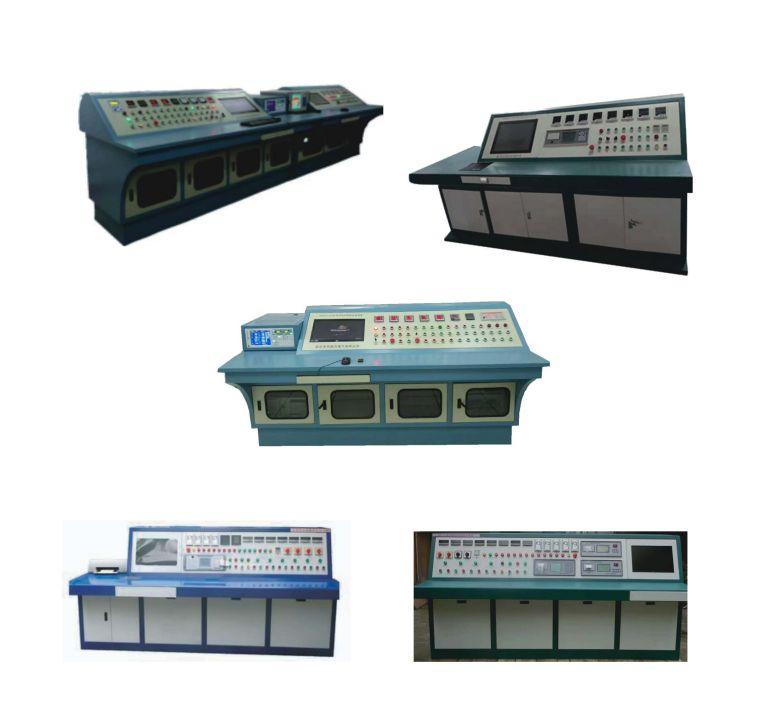

1全自動變壓器綜合試驗臺

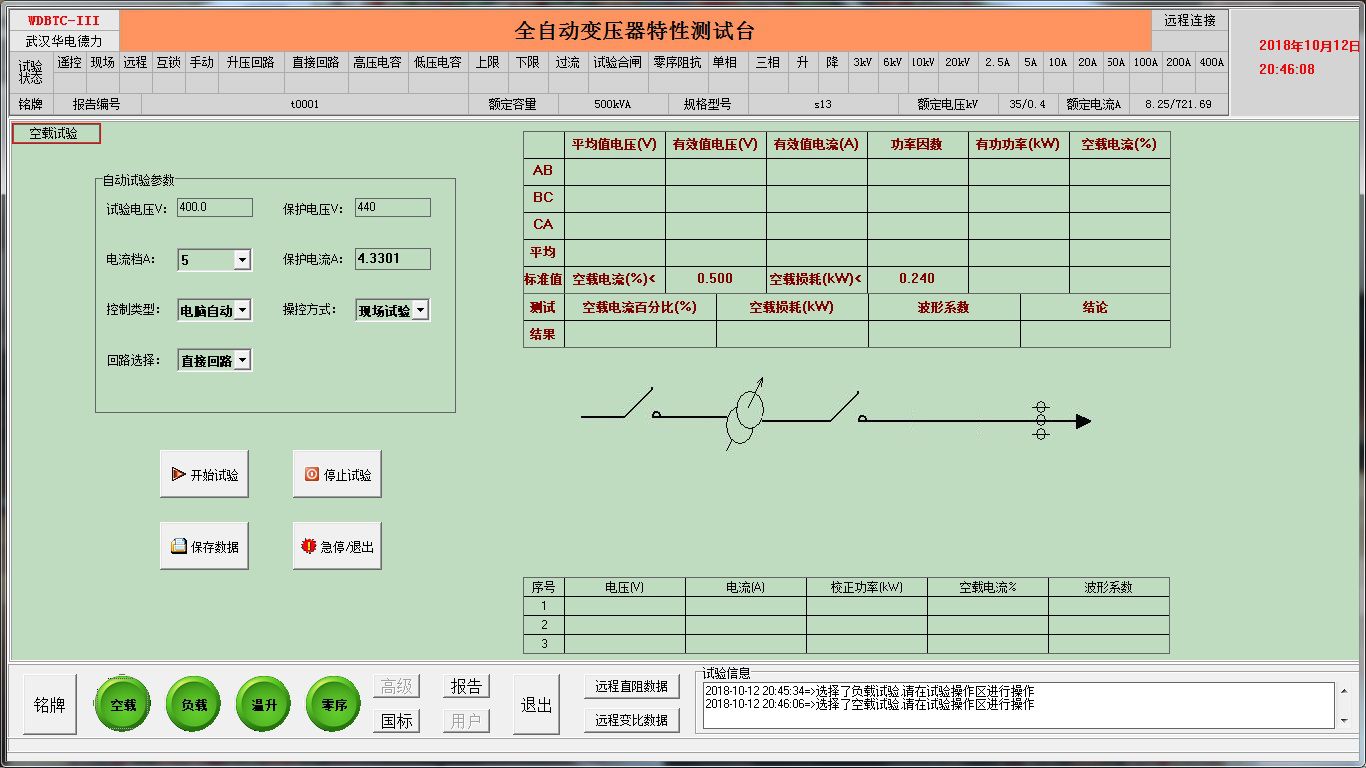

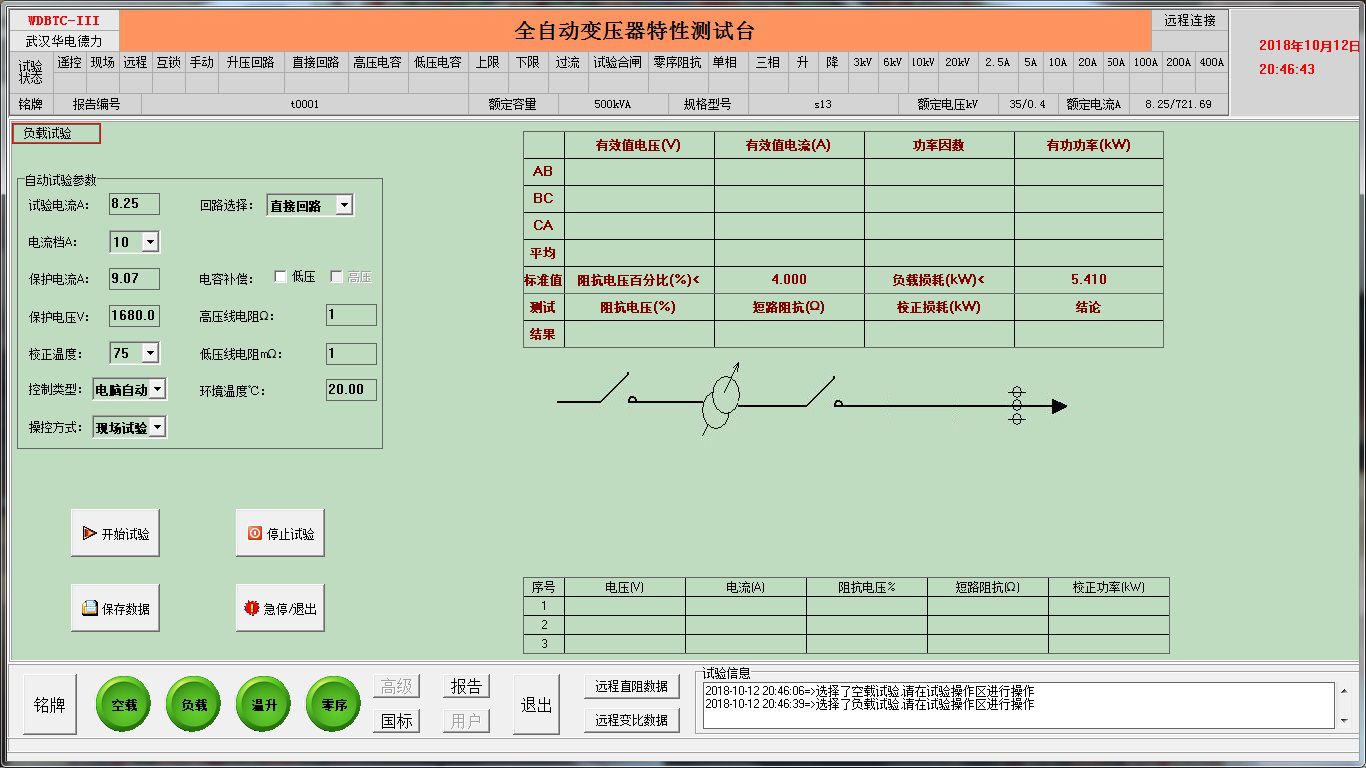

1.）本系統配電變壓器試驗采用全電腦操作，同時保留手動操作的功能，試驗后數據自動上傳到試驗報告，原始數據查詢時只需輸入數據編號，日期或相關搜索條件即可自動調出數據。

A、鍵盤輸入變壓器基本參數（容量、高低壓側電壓），即可自動選擇高低壓電流互感器、電壓互感器檔位；

B、自動投切互感器檔位（無需手動）；

C、自動升降電壓、并進行自動調速，到額定電流或電壓自動停止；

D、升壓過程中自動對試驗電流、電壓的平衡度進行判斷，如超出設定值，停止升壓；

E、自動采集數據，并自動保存數據；

F、自動生成出廠試驗報告。

2）.系統保護采用軟件及硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的安全性。

3）．配合高精度功率分析儀，本系統采用三表法試驗原理，低壓電流互感器精度為0.05級，而且配合自動換擋系統，實現一二次全部電動自動換擋，大大提高了試驗的穩定性和試驗精度。

4）測試軟件簡單介紹
