產品簡介
PRODUCT INTRODUCTION

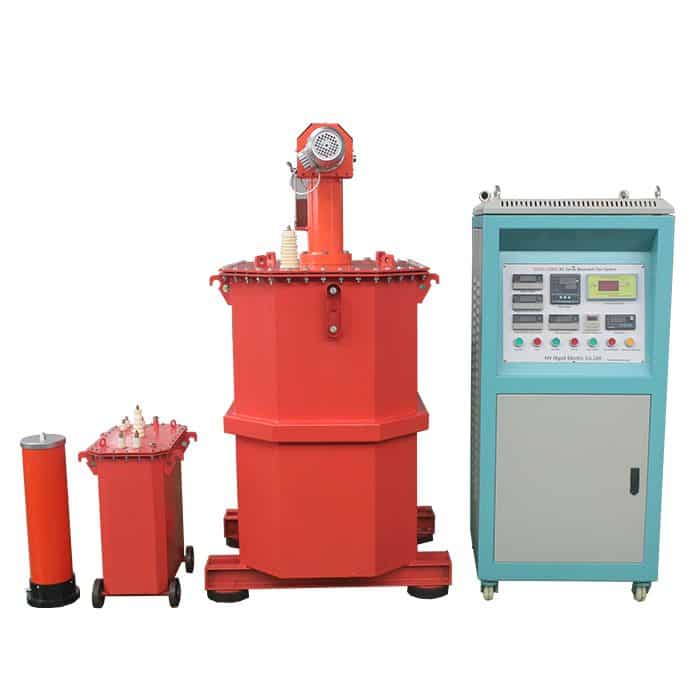

HRKXZ系列發電機工頻耐壓試驗裝置采用多節電抗器并聯的工作方式，調整可調電抗器的電感量，通過并聯不同節數的固定電抗器的方式達到諧振狀態。
根據試驗容量的大小，合理配置不同容量的固定電抗器和可調電抗器，從而******程度的減小電源容量和試驗設備體積重量。
產品特征
PRODUCT FEATURES
1、做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，單件設備重量是傳統設備的1/5，徹底解決現場搬運困難問題；
2、整套裝置原理先進，采用先進的澆注工藝，整套系統均為干式結構，使用精加工的傳動機構，大大降低了設備運行的噪音；
3、勵磁變壓器為高低壓雙輸出，配置整流硅堆后，還可以對發電機進行直流耐壓試驗；
4、配置干式柱式調壓器，輸出波形好，且穩定性良好；
5、固定電抗器和可調電抗器的電感量配置合理，對不同電容量的被試品均有良好的諧振點，沒有諧振盲區；
6、操作系統不僅能完成電壓、電感的調節，還可以實時監控回路的功率因數、高壓側電流、高壓試驗電壓、低壓輸出電壓、氣隙的升降值，具有過流、過壓保護
技術參數 TECHNICAL PARAMETERS 系列產品配置及適用范圍：
直流：0~60KV及以下
輸出頻率 50HZ
諧振電壓波形 純正弦波，波形畸變率≤1%
******試驗容量 3000KVA及其以下
工作制 滿功率輸出下，一次連續工作時間15min
品質因數 10~40
工作電源 380V±15%/50HZ
附電力系統常用發電機的電容量參考表： 產品型號名稱 適用試品對象 電抗器配備數 重量 HRKXZ-540/60 發電機0.1~0.7 60KV/3A固定電抗器
二臺165㎏ 60KV/3A可調電抗器
一臺238㎏ HRKXZ-1080/60 發電機0.30~1.5 60KV/3A固定電抗器
二臺165㎏ 60KV/3A可調電抗器
二臺238㎏ HRKXZ-2160/60 發電機0.5~2.5 60KV/9A固定電抗器
二臺560㎏ 60KV/9A可調電抗器
二臺760㎏
類別 發電機 型號 生產廠家 額定容量MW 額定電壓kV 相電容μF 火
力
發
電
機T2-12-2 12 6.3 0.1 TQ-25-2 25 6.3 0.19 TBC-30 30 6.3 0.2 TB2-30-2 30 6.3 0.2 TQN-50-2 50 10.5 0.209 TB-50-2 50 10.5 0.26 TB-60-2 60 10.5 0.25 TQN-100-2 100 13.8 0.234 WT23S-083AF3 300 15 0.29 TB-320-2 320 20 0.3 T264/640 600 20 0.368 QF-30-2 30 6.3 0.1 QF-60-2 60 6.3 0.234 QF-60-2 60 10.5 0.33 QFS-125-2 上海電機廠 125 13.8 0.08-0.12 QFSN-200-2 哈爾濱電機廠 200 15.75 0.19-0.21 QFQS-200-2 東方電機廠 200 15.75 0.1928-0.21 QFS-300-2 上海電機廠 2300 18 0.16-0.20 QFSN-300-2 上海電機廠 300 18 0.18-0.20 QFSN-600-2 600 20 0.234 ATB-2 美國GE公司 352 23 0.268 TBB-200-2 前蘇聯 200 15.75 0.107 TBB-500-2 500 20 0.25 TBB-320-2 前蘇聯 320 20 0.31 TBB-800-2 800 24 0.25 2-105*234 美國西屋
公司600 20.0 0.2 50WT23E-138 ABB 600 22.0 0.253 同步調
相機TT-15-8 15 6.6 0.108 TT-30-6 30 10.5 0.2
