變壓器線圈匝數測試儀

一，適用范圍：

用于測試電力變，特種變壓器的空心線圈匝數檢測

二．主要技術參數：

精度：0.1%（±1匝）

1. 檢測速度：可以設定，出廠設置小于4秒

2. 檢測范圍：0-8191

3. 測量線圈的高度:可以定制，正常1.4米以內，特殊可以定制

4. 工作電源：220V,50HZ ,其它頻率需要定制

5. 功率小于20W

6. 控制方式;7寸觸屏，數據打印功能

7. 系統配有升降平移小車一臺

8. 儀器校準功能

三．使用：

1. 固定好設備位置，給設備通電,聯接220V電源

2. 準備好等測繞圈，放置在上下可調的平車上，調節平車的高度，讓線圈中心和測測量裝置下柱平齊，打開測量裝置的開口，推動平車，讓其套在裝量裝置的下柱上。

3. 連接測試鉗和被測線圈的的兩端，注意測試線不要繞在測量線圈上。以兔產生誤差。

4. 打開電源開關，設備通電，觸控屏開機，進入操作介面。

四．儀器的控作

1. 測量操作

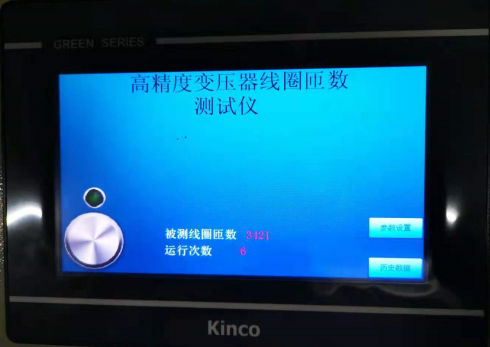

打開電源，進入操作主介面，左下放為開始測試控鍵，上面為測試指示燈。只有在操作時，線圈才會通電，指示燈滅，表示測試結束，同時系統顯示被測線圈匝數。自動運行次數表示本次開機后總共操作的次數。測試完成后，如要關機，可通過面板上的開關進行斷電操作。

2. 打印操作

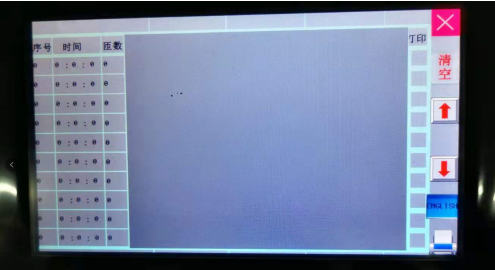

如需打印測試數據，點擊歷史數據，進入數據打印介面。選擇需要打印的數據，點擊打印機按健

3. 參數設置

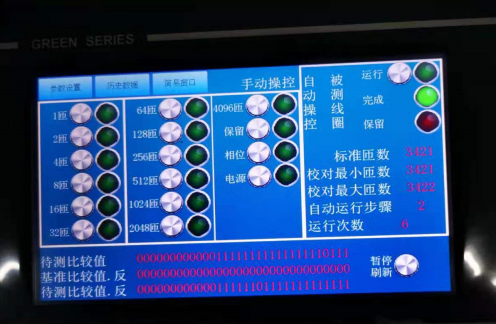

校準操作：本操作主要是用于廠家出廠時對系統進行測量校準使用。用戶如有條件也可以在技術人員的指導下進行操作。按試驗設備使用規定，每年設備需要進行校準一次。

五．注意事項：

1. 測試線不要繞過測試工裝，以免形成線圈，產生誤差

2. 被測線圈盡可能放在工裝中間進行測試，以免產生誤差

六．運輸及維護，校準

1. 長途運輸：需拆下工裝的工口邊，同時做下下邊的支撐和固定。做好防震包裝。

2. 廠內移動或上下車：設備設計有叉車孔，叉車孔位于設備的正下方，尺寸：120*80。用地拖就可以輕松進行運輸。

3. 設備建議每年校準一次，保證儀器精度。
