?、概述

1.1 常規?途

局部放電是?種脈沖放電， 它會在電?設備內部和周圍空間產??系列的光、 聲、電和機械振動等物理現象。這些伴隨局部放電?產?的各種物理和化學變化可以為監測電?設備內部絕緣狀態提供檢測信號。當電?設備內出現絕緣缺陷時， 會伴隨有局部放電信號的產?。通過對局放信號的檢測和分析， 能判斷其內部是 否存在絕緣隱患， 防?潛在事故的進?步擴?。

本儀器為多功能型帶電檢測?持儀器， 是基于地電壓、超聲波及特?頻等檢測?法， 測試電?設備的局部放電情況， 提供局部放電幅值、PRPS、PRPD、連續、??、脈沖、相位、波形等圖譜， 可以較好的評估電?設備局部放電情況。適?于環?柜、開關柜、GIS等電?設備的帶電局放檢測。

1.2 安全事項

★ 本儀器戶內、戶外均可使?，但應避免?淋、腐蝕?體、塵埃、?溫等場所使?。

★ 使?本儀器前?定要認真閱讀本?冊，并遵循其中的說明進?規范操作。

★ 現場試驗應遵守在?壓電?設備上?作所要遵循的所有相關的國家及國際安全規程。

★ 始終保持?壓部分與儀器、探頭和操作?員之間的安全距離。

★ 對本儀器的維修、維護和調試應由專業?員進?。

★ 儀器運輸時應避免??浸蝕，嚴防碰撞和墜落。

★ 在存放保管本儀器時，應注意環境溫度和濕度，放在?燥通?的地?為宜， 要防塵、防潮、防震、防酸堿及腐蝕?體。

★ 由于儀器主機內置?容量電池，請勿拆機，有可能帶來爆炸?險。

1.3 依據標準

檢測原理

?、檢測原理

2.1 特?頻（UHF）檢測原理

電?設備絕緣體中絕緣強度和擊穿場強都很?， 當局部放電在很?的范圍內發?時， 擊穿過程很快， 將產?很陡的脈沖電流， 其上升時間?于1 ns， 并激發頻率?達數GHz 的電磁波。局部放電檢測特?頻（UHF） 法基本原理是通過UHF 傳感器對電?設備中局部放電時產?的特?頻電磁波（300 MHz ≤ f ≤ 3 GHz ） 信號進?檢測， 從?獲得局部放電的相關信息， 實現局部放電監測。根據現場設備情況的不同， 可以采?內置式特?頻傳感器和外置式特?頻傳感器。

由于現場的電暈?擾主要集中300 MHz 頻段以下， 因此UHF 法能有效地避開現場的電暈等?擾， 具有較?的靈敏度和抗?擾能?， 可實現局部放電帶電檢測、定位以及缺陷類型識別等優點。

2.2 超聲波（AE）檢測原理

電?設備內部產?局部放電信號時，會產?沖擊的振動及聲?。超聲波法通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號。放電產?的聲波的頻譜很寬， 可以從?

? Hz 到? MHz，其中頻率低于 20kHz 的信號能夠被??聽到，??于這?頻 率的超聲波信號必須?超聲波傳感器才能接收到。

根據放電釋放的能量與聲能之 間的關系，?超聲波信號聲壓的變化代表局部放電所釋放能量的變化，通過測量 超聲波信號的聲壓，可以推測出放電的強弱，這就是超聲波信號檢測局部放電的 基本原理。

2.3 暫態地電波（TEV）檢測原理

當?壓電?設備發?局部放電時，放電電量先聚集在與放電點相鄰的接地? 屬部分，形成電磁波并向各個?向傳播，放電產?的電磁波通過?屬箱體的接縫 處或?體絕緣開關的襯墊傳播出去，同時產??個暫態地電波，通過設備的?屬 箱體外表?傳到地下去。

三、產品信息

3.1 功能特點

★ 適?于不同電壓等級下的環?柜、開關柜、GIS等電?設備的帶電局放檢測。

★ 可提供局部放電幅值圖譜、周期圖譜、相位圖譜、波形圖譜、PRPS/ PRPD圖譜等多種分析?法， 有效判斷局放放電幅值、類型和嚴重程度。

★ 實時監測， 能夠直觀觀察局部放電信號變化。

★  具有多種相位同步?式， 使儀器相位與現場?頻相位保持?致。

★  配備數據管理、分析軟件， 可對檢測數據進?統?分析及管理。

★ 具備?、綠、紅三?指示放電嚴重程度功能。

★ 數據保存功能， 局放檢測數據可與設備信息?起同步存儲于檢測儀中。

          3.2 供電?式

本儀器由內置鋰電池供電，充電接?采?Type-C接?， 數據傳輸接?共?。主機采?

5V/2A Type-C充電，在Type-C 的旁邊有充電指示燈，?于指示當前的充電狀態。

儀器本??帶保護功能， 當儀器電量過低時， 儀器將?動關機。當設備處于低電壓狀態時，應及時對儀器進?充電。

★當指示燈紅燈亮起時，表示設備正在充電中；

★當指示燈綠燈亮起時，表示設備已充滿電；

★當指示燈不亮?xí)r，表示未充電。

特別注意：

★當設備處在充電狀態，應讓設備處于關機狀態；

★當設備處在充電狀態，請勿進?局放測試；

★當設備?時間未?，建議兩個?充電?次。

產品信息

3.3 整機示意

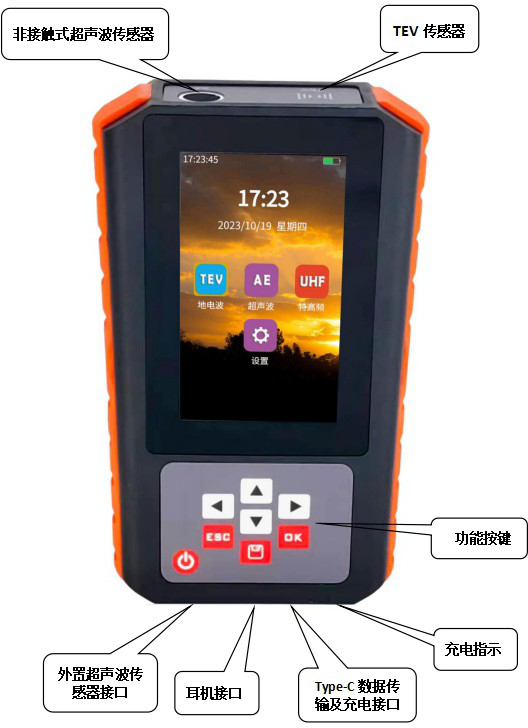

圖1   整機效果

   特?頻測試模塊                                外置超聲波傳感器接?
